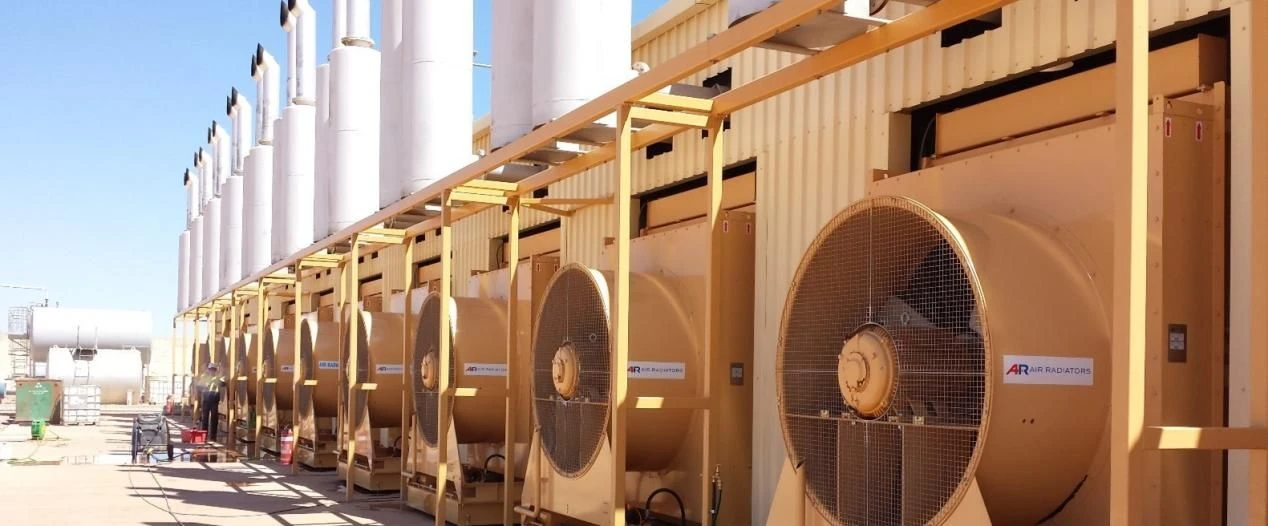

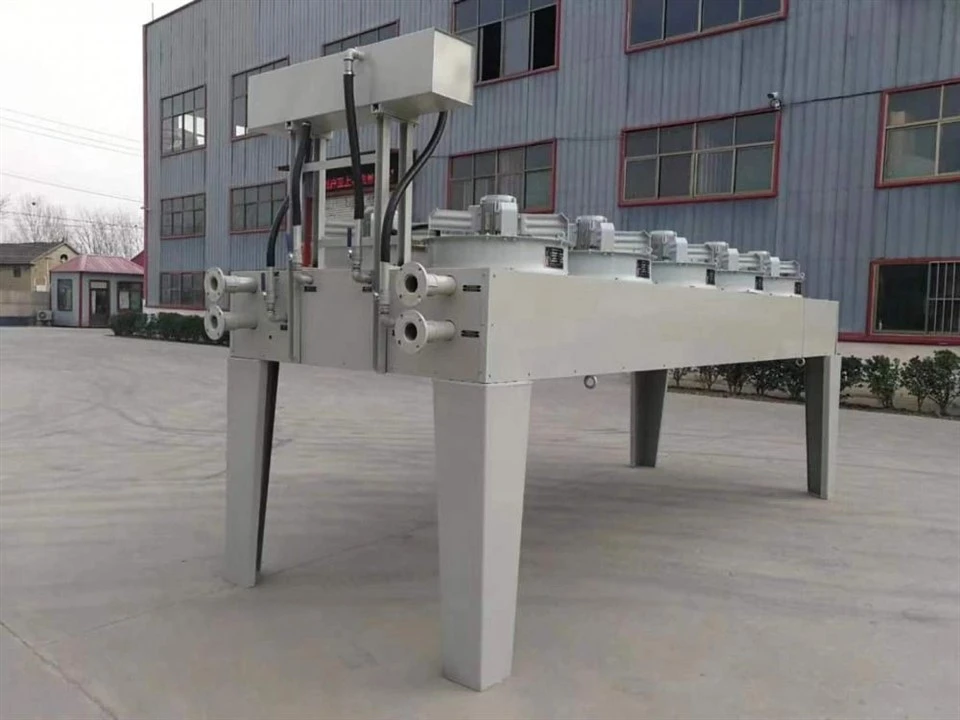

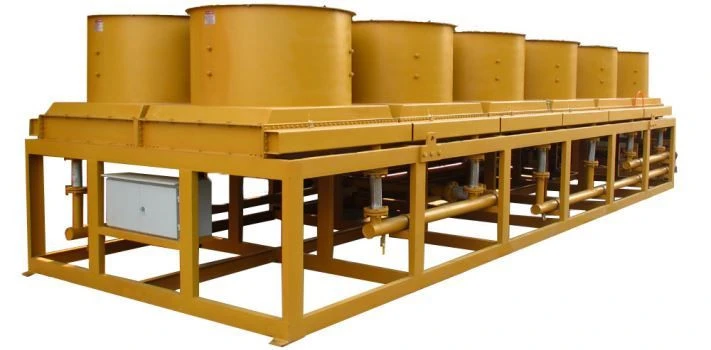

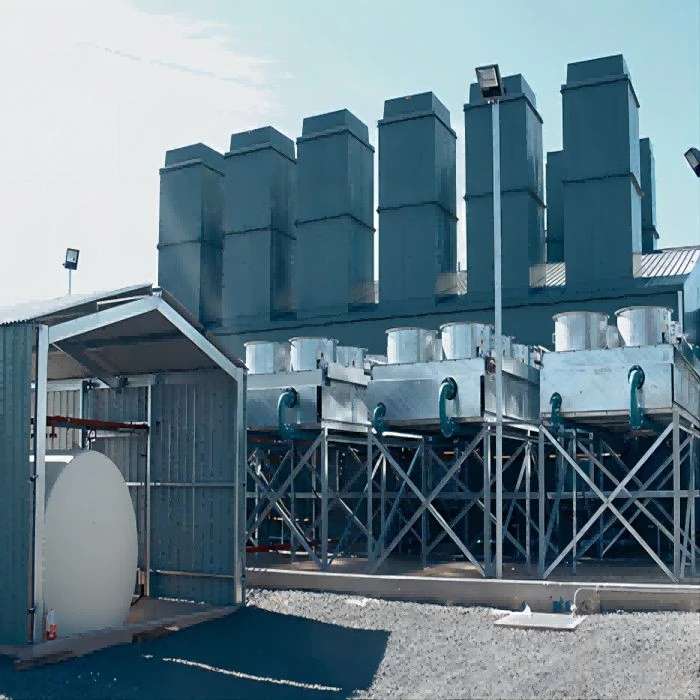

Horisontal ekstern radiator
Horisontal ekstern radiator brukes i tradisjonelle drivstoff- eller gassmotorer. Viften er for det meste mekanisk og direkte koblet til motoren. Den er egnet for store, mellomstore og små generatorsett, som standby-enheter, stille enheter og andre typer og områder med vannmangel.

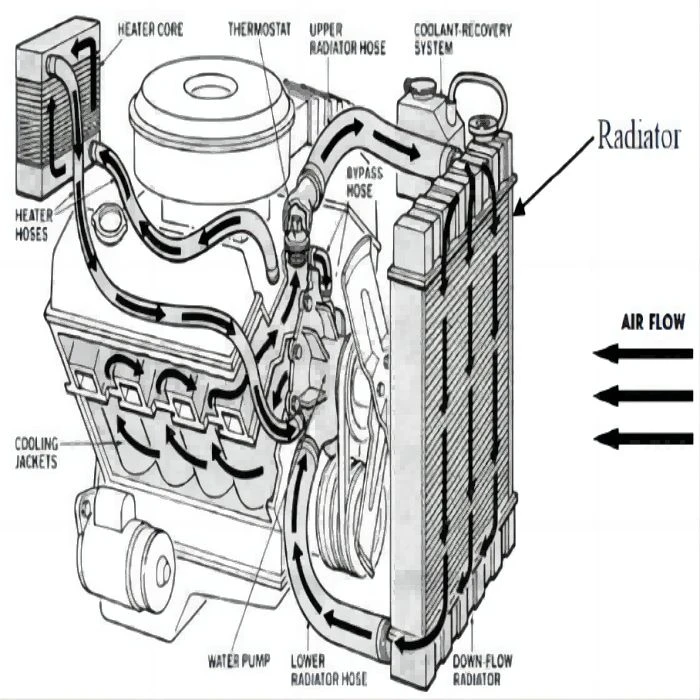

Horisontal ekstern radiatorstruktur: Denne typen kjølesystem inkluderer hovedsakelig en vannradiator, en intercooler, en oljekjøler og en kjølevifte. Vannradiatoren, intercooleren og oljekjøleren er arrangert i serie eller parallelt, og viften er direkte koblet til motoren.
Horisontal ekstern radiator Hoved tekniske krav:
Høy- og lavtemperaturvarmevekslerne til en enkelt enhet er installert på samme brakett, som blir en kjøleradiator med lukket sløyfe. De viktigste tekniske kravene:
1) Referanse tekniske standarder: JB/T 8577-2005 Tekniske forhold for vannradiatorer til forbrenningsmotorer.
2) Tekniske krav som oppfylles av radiatoren: For eksempel, referansegeneratorens nominelle effekt: 1000KW, høytemperatur vannstrøm: 100m3/h, høytemperatur vanninntakstemperatur mindre enn 90 grader; lav temperatur vannføring: 100m3/t, vanninntakstemperatur mindre enn 45 grader.
3) Radiatorkomponentene er installert innendørs (inne) og utendørs, og oppfyller kravene til vanntetting og støvtetting.
4) Radiator overflate maling farge: Jichai gul eller champagne gull.
5) Radiatorviften styres manuelt eller automatisk.
De viktigste tekniske parameterne for ekstern horisontal radiator:
Viften må bruke en vanntett og eksplosjonssikker motor med følgende parametere:
|
Motorkraft |
3kW |
|
Motorspenning |
380V |
|
Motorhastighet |
1450r/min Strømningskoeffisient: 0,21 |
|
Bladvinkel |
20 grader |
|
Blåse/sugevolum (flow) |
17560 m2/h |
|
Trykkkoeffisient |
0.070 Fullt trykk |
|
228 Pa |
|
|
Lufteffektivitet |
0.66 |
|
Brukt akselkraft |
1.67 |
|
Motorstøy |
Mindre enn eller lik 78 desibel |
|
Vifteblader |
600mm diameter, laget av glassfiber, 10 stk/stk |
|
Elektrisk kontroll |
Manuell: Den totale strømforsyningen styres av en 80A trefase fire-leder lekkasjebeskytter, og en enkelt maskin bruker en 20A effektbryter. |
Funksjoner:
Høyere kostnad, høyere kjøleeffektivitet
Lavt vannforbruk, høy intern sirkulasjon vannkvalitetskrav
Stort fotavtrykk, men enkel installasjon på stedet
Bruksområde:
Gjelder for store, mellomstore og små generatorsett, slik som standby-enheter, stille enheter og andre typer og områder med vannmangel.
